В наличии
Артикул:
138561

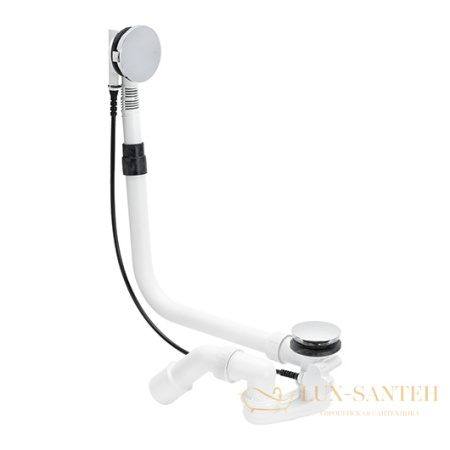

Слив/перелив Multiplex Visign M5

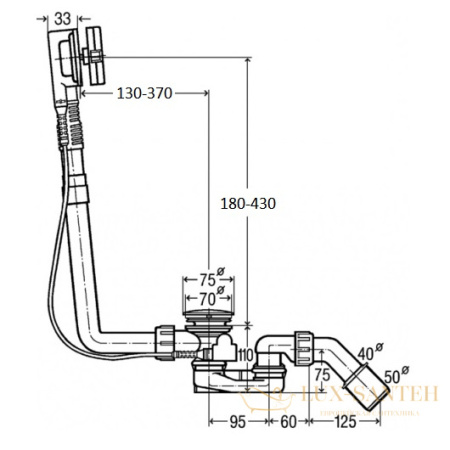

плоская конструкция - требуется только 33 мм свободного места за ванной
Технические характеристики
- высота столба жидкости в гидрозатворе 50 мм
- пропускная способность при высоте подпора 300 мм 0,92 л/с
- расход при высоте переполнения на 60 мм выше середины переливного отверстия 0,63 л/с
- номинальный диаметр: 40/50 мм
- длина тросика приводного механизма: 725 мм
- длина: 130–370 мм
- высота: 180–430 мм
- ванна с центральным сливным отверстием
- диаметр сливного отверстия ванны 52 мм

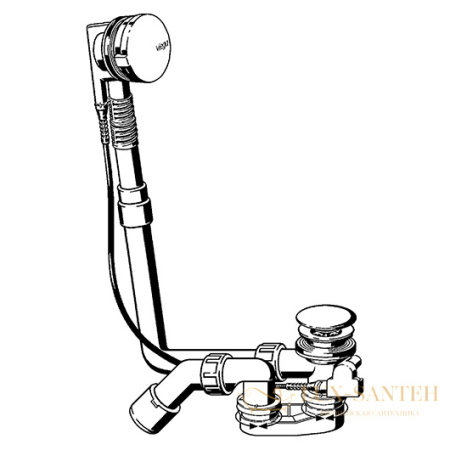

Сборочный чертеж
- 1 - Уплотнительный элемент - Модель 6162.475
- 2 - Фланец - Модель 6168.11 (749972)
- 3 - Поворотная накладка переливного отверстия (верхняя) - Модель 6162.12 (734602)
- 4 - Пробка донного клапана со штоком - Модель 6168-035
- 5 - Регулировочный винт - Модель 6151-912
- 6 - Уплотнительный элемент - Модель 6162-268
- 7 - Болт - Модель 6162.45-593
- 8 - Розетка сливного отверстия - Модель 6162-955
- 9 - Уплотнительный элемент - Модель 6162.473
- 10 - Отводящее колено 45° - Модель 6162.99
- 11 - Гибкий тросик - Модель 6162.19
- 12 - Переливная труба - Модель 6163.45-651
- 13 - Муфта - Модель 6167-417
Документы
Руководство по эксплуатации
1,1 мб
| Коллекция | Multiplex,Visign M5 |
| Страна | Германия |
Отзывы
Оставить отзыв
Загрузка отзывов...
7 580 ₽
/шт Много
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Viega - производитель сантехнической арматуры и инженерного оборудования родом из Германии. Компания существует с 1899 года, представительства открыты в 10 странах, а продукция реализуется по всему миру. Количество сотрудников, занятых на 5 собственных заводах, превышает 3500.
